Stepper drive model parameters | ||||||||||||
Model | Phase number | Input voltage | Segmentation | Current | Signal voltage | Adaptive motor | ||||||

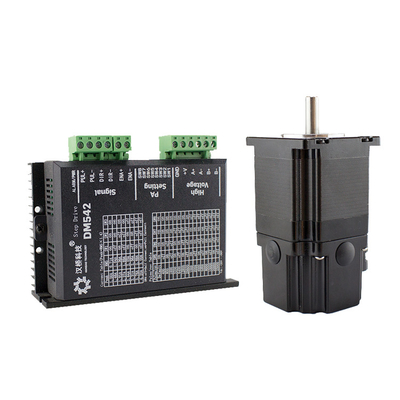

DM542-C | Two | 24-48(DC) | 400-25600 | 1.0A-4.2A | 5V-24V | NEMA 17/23 | ||||||
DM542 | Two | 24-48(DC) | 400-25600 | 1.0A-4.2A | 5V-24V | NEMA 23 | ||||||
DM542-A | Two | 24-48(DC) | 400-51200 | 1.0A-4.2A | 5V-24V | NEMA 23 | ||||||
DM856 | Two | 24-80(DC) | 400-51200 | 1.5A-5.6A | 5V | NEMA 23 | ||||||
Stepper motor model parameters | ||||||||||||||||||
Model | Step angle (°) | Holding torque（N.m） | Phase current（A） | Phase inductance（mH） | Phase resistance（Ω） | Rotor inertia（g.㎡） | Weight（Kg） | Motor length（mm） | Shaft diameter（mm） | |||||||||
57BYG250 | 1.8 | 0.7 | 1.0 | 5.4 | 5.7 | 120 | 0.47 | 41 | 8 | |||||||||
57BYG250A | 1.8 | 1.0 | 1.5 | 12.0 | 3.5 | 300 | 0.63 | 51 | 8 | |||||||||
57BYG250B | 1.8 | 1.2 | 2.0 | 2.5 | 0.9 | 350 | 0.7 | 56 | 8 | |||||||||
57BYG250C | 1.8 | 1.8 | 2.8 | 3.6 | 1.13 | 480 | 1.1 | 78 | 8 | |||||||||
57BYG250D | 1.8 | 2.2 | 3.0 | 5.4 | 1.4 | 550 | 1.3 | 82 | 8 | |||||||||
57BYG250E | 1.8 | 2.5 | 3.0 | 3.6 | 1.4 | 700 | 1.5 | 93 | 8 | |||||||||
57BYG250H | 1.8 | 3.0 | 4.0 | 3.5 | 1.0 | 820 | 2.0 | 112 | 8 | |||||||||
